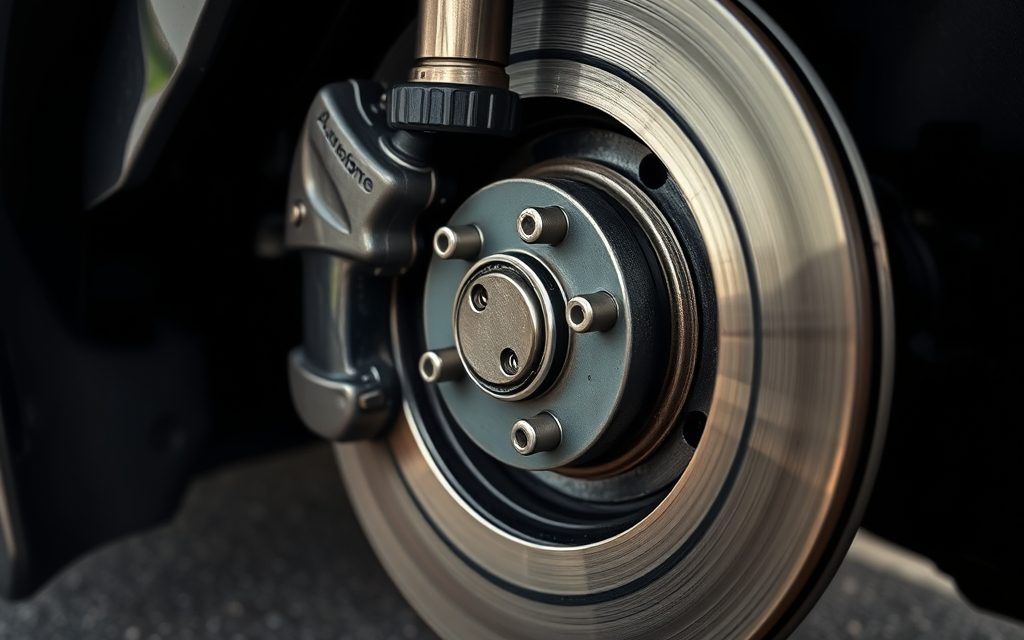

Drgania przy hamowaniu – jak rozpoznać, czy winne są tarcze, zawieszenie lub piasta

Drgania pojawiające się podczas hamowania często wyglądają na „bicie” z samych hamulców, ale równie dobrze mogą pochodzić z zawieszenia albo z elementów osadzenia koła. Gdy problem nasila się przy hamowaniu z dużej prędkości, a czasem da się go odczuć już na zimnych hamulcach, zmienia się sposób zawężania winnego. Istotne jest rozróżnienie, czy drżenie koncentruje się w kierownicy, w samym pedale, czy obejmuje całe nadwozie.

Jak rozpoznać, gdzie „bije” podczas hamowania: kierownica, pedał czy całe nadwozie?

„Bicie” i drgania podczas hamowania można wstępnie łączyć z miejscem, które kierowca odczuwa. To może pomóc zawęzić, czy problem częściej dotyczy układu hamulcowego, czy elementów jezdnych (zawieszenia i kół).

• Drgania kierownicy: odczuwalne jako drżenie/„bicie” wyraźnie w samym układzie kierowniczym podczas hamowania. Takie objawy mogą wiązać się z pracą elementów hamulcowych (np. tarcz), zwłaszcza gdy drgania zmieniają się wraz z intensywnością hamowania.
• Pulsowanie pedału hamulca: rytmiczne wibracje pod stopą w trakcie hamowania. Taki wzorzec może wskazywać na nieregularności pracy hamulców odczuwane w układzie przekazywania siły.
• Drgania całego nadwozia: wibracje odczuwalne „w całym pakiecie” (np. fotel, elementy kabiny), szczególnie przy hamowaniu z większej prędkości. Taki wzorzec może częściej wiązać uwagę na elementy układu jezdnego i współpracę kół z nawierzchnią.

Obserwuj też, kiedy drgania się pojawiają i jak się zmieniają: mogą być odczuwalne już przy hamowaniu z mniejszych prędkości, a ich nasilenie bywa większe przy hamowaniu z większej prędkości. Jeśli wibracje wyraźnie narastają wraz z naciśnięciem pedału hamulca, może to wspierać hipotezę, że związek jest z pracą hamulców.

Drgania od tarcz hamulcowych: DTV, bicie osiowe, nierównomierne zużycie i przegrzanie

Jeśli podczas hamowania pojawiają się drgania, ich źródłem bywa nierównomierna praca tarcz hamulcowych. Najczęściej rozważa się: różnicę grubości tarczy (DTV), bicie osiowe, nierównomierne zużycie oraz skutki przegrzania. Zjawiska te mogą wpływać na pulsowanie siły hamowania, która przenosi się na pedał i kierownicę.

• DTV – różnica grubości tarczy: tarcza ma zmienną grubość w różnych miejscach, więc klocki nie dociskają jej równomiernie. To może sprzyjać pulsowaniu siły hamowania, odczuwalnemu jako drgania i pulsowanie pedału, a często także kierownicy. Zmienna grubość może wynikać z zużycia lub z niedokładnej pracy tarczy (np. efektu punktowego zetknięcia).
• Bicie tarczy: uszkodzona lub „nieidealna” tarcza może generować pulsację siły hamowania. W praktyce objawia się odczuwalnym drżeniem pedału i/lub kierownicy, a intensywność bywa zależna od warunków hamowania.
• Nierównomierne zużycie tarcz: gdy tarcza zużywa się nierówno, tworzą się miejsca o odmiennej pracy (tzw. „hotspoty”). Może to skutkować wibracjami i drganiami podczas hamowania.
• Przegrzanie i zmiany w materiale: przegrzewanie tarcz może prowadzić do zmian w ich strukturze i nasilać nierównomierną pracę. W wyniku miejscowego przegrzania może dojść do przeniesienia materiału ciernego z klocka na tarczę, co może dodatkowo potęgować drgania.
• Wstępna ocena po zachowaniu drgań: jeśli pulsowanie/„bicie” pojawia się już przy zwykłym hamowaniu „na zimno” i bywa odczuwalne niemal przy każdym hamowaniu, częściej sugeruje to zjawiska typu DTV lub bicie. Gdy problem wyraźnie nasila się dopiero po dłuższej jeździe lub po intensywniejszym hamowaniu, a wcześniej „na zimno” słabnie, bardziej prawdopodobne może być rozważenie efektów przegrzewania i nierównomiernej pracy tarczy po rozgrzaniu.

Podczas kontroli stanu tarcz zwróć uwagę także na elementy świadczące o problemach geometrycznych, takie jak pęknięcia i rowki — mogą współwystępować z opisanymi zjawiskami i pomagać w potwierdzeniu hipotezy, że źródłem drgań jest praca tarczy.

Drgania od zawieszenia i geometrii kół: luzy, zbieżność oraz wpływ na hamowanie

Jeśli drgania pojawiają się lub wyraźnie nasilają podczas hamowania, nie zawsze muszą pochodzić wyłącznie z tarcz. Luzy w zawieszeniu oraz nieprawidłowa geometria kół mogą zmieniać sposób pracy kół i całego układu jezdnego, co bywa odczuwalne jako wibracje przenoszone na kierownicę, pedał albo całe nadwozie.

Luzy w zawieszeniu potrafią generować drgania, szczególnie gdy obciążenia zmieniają się w trakcie hamowania. Zdarza się, że problem „ujawnia się” w konkretnych warunkach jazdy — np. po najechaniu na wybój, przy większej prędkości albo w czasie hamowania, kiedy pojawia się większa siła działająca na elementy zawieszenia. Typowe elementy, które mogą wchodzić w grę, to m.in. tuleje wahaczy, łączniki/elementy stabilizatora oraz amortyzatory, a także ich górne łożyska.

Geometria i zbieżność kół (ustawienie kół względem siebie oraz osi pojazdu) może wpływać zarówno na zużycie opon, jak i na odczucie drgań. Niewłaściwa zbieżność może wiązać się z biciem oraz zjawiskami, które kierowca interpretuje jako problem pojawiający się przy hamowaniu. W praktyce oznacza to, że nawet po wymianie samych tarcz objawy mogą wracać, jeśli przyczyna leży w układzie jezdnym.

• Drgania na kierownicy mogą sugerować współudział geometrii, luzów w układzie kierowniczym lub problemów powiązanych z pracą kół (np. niewyważenia).
• Drgania w całym nadwoziu częściej mogą wskazywać na luzy lub zużycie elementów zawieszenia.
• Drgania zależne od warunków (prędkości, nierówności, zakrętów) mogą wspierać hipotezę, że istotny jest stan zawieszenia i ustawienia kół.
• Jeśli po wymianie tarcz drgania nie znikają albo wracają po pewnym czasie — diagnostyka może wymagać poszerzenia o zawieszenie i geometrię.

Przy ocenie połączenia „hamowanie–drgania” sensowne jest podejście przekrojowe: najpierw odróżnia się objawy związane z samymi hamulcami, a jeśli drgania zmieniają charakter w zależności od warunków jazdy, do diagnostyki można włączyć geometrię zawieszenia i luzy w układzie jezdnym (także elementy kierownicze, jeśli drgania wyraźnie „wchodzą” w układ kierowniczy).

Drgania od piasty i montażu: luz łożyska, powierzchnia czołowa, czystość i moment dokręcania

Drgania i bicie podczas hamowania mogą wynikać nie tylko z samej tarczy, lecz także z tego, jak tarcza została osadzona na piaście. Najczęstsze „źródło po stronie osadzenia” to zanieczyszczenia pomiędzy piastą a tarczą (np. cząsteczki rdzy) oraz błąd przygotowania powierzchni przylegania. Nawet jeśli na początku po wymianie tarcz nie widać wyraźnych objawów, z czasem może dojść do minimalnego ocierania w określonych miejscach, co przekłada się na miejscowe zużycie i późniejsze pulsowanie pedału.

Drugim istotnym elementem bywa luz w piaście/łożyskach. Przy nadmiernym bicie lub luzie tarcza może pracować nierówno na swoim torze, co zwiększa ryzyko bicia i drgań. Równie ważny bywa moment dokręcania oraz sposób docisku: zbyt duży moment (lub „przeciąganie” gwintów, np. podczas dokręcania) może prowadzić do odchyłki osiowej powierzchni czołowej piasty, a wtedy problem bicia może pojawić się stosunkowo szybko po montażu.

• Czystość powierzchni przylegania piasty: pozostawiony brud lub korozja w miejscu osadzenia tarczy może zwiększać ryzyko bicia już po krótkim czasie eksploatacji.
• Zbyt duże bicie/luz w piaście: może zwiększać ryzyko nierównej pracy tarczy i odczuwalnych objawów podczas hamowania.
• Moment dokręcania i sposób docisku: niewłaściwy moment lub „przeciąganie” gwintów może sprzyjać deformacji/odchyłce osiowej powierzchni czołowej piasty.
• Rola zacisku hamulcowego w kontekście zużycia: zapieczony lub nieporuszający się zacisk oraz uszkodzone uszczelnienia prowadnic albo tłoka mogą powodować nadmierne zużycie jednej powierzchni tarczy i jej przegrzewanie — objawy mogą więc współwystępować z efektami związanymi z montażem.
• Poprawność montażu po wymianie elementów: jeśli po wymianie klocków pojawiają się drgania, w diagnostyce uwzględnia się także, czy nowe elementy zostały zamontowane zgodnie z wymaganiami producenta.

Przy ocenie, czy przyczyną jest „problem z osadzeniem”, przydaje się porównanie objawów z zachowaniem tarczy na piaście: jeśli podejrzenie pada na czystość i przygotowanie przylegania oraz na prawidłowe dociśnięcie (moment), a dodatkowo odchyłki są widoczne już krótko po montażu, to większe znaczenie mogą mieć czynniki związane z piastą i sposobem jej przygotowania.

Diagnostyka krok po kroku: test na rolkach, pomiary czujnikiem zegarowym i ocena elementów układu

Diagnostykę drgań podczas hamowania wykonuje się w logicznej kolejności, aby zawęzić źródło do: różnic siły na kołach, bicia tarczy (w tym osiowego), DTV oraz usterek współpracujących elementów (tarcza–piasta, zaciski, zawieszenie i koła). Punkt wyjścia stanowi test na rolkach, a następnie pomiary i sprawdzanie elementów układu hamulcowego z użyciem odpowiednich narzędzi.

Etap diagnostyki	Co sprawdzasz i jaki cel
Test na rolkach	Pomaga wychwycić wahania siły hamowania na poszczególnych kołach i określić, czy problem dotyczy jednego koła, czy ma charakter bardziej ogólny.
Kontrola geometrii zawieszenia i luzów	Po teście na rolkach sprawdza się ustawienie kół oraz luzy, bo mogą one wpływać na zachowanie auta i współwystępować z objawami hamulców.
Pomiar bicia tarczy czujnikiem zegarowym	Pozwala ocenić bicie tarczy w stanie zamontowanym (np. nierównomierną pracę/krzywizny). Pomiar zwykle odnosi się do bicia osiowego lub bocznego w warunkach pracy.
Pomiar różnic grubości tarczy (DTV) i ocena pulsowania pedału	Dla podejrzenia pulsowania pedału spowodowanego zmianami grubości wykorzystuje się pomiar wahania grubości z użyciem czujnika zegarowego i odpowiedniego podparcia podczas obracania tarczy.
Ocena zużycia klocków	Sprawdza się stan oraz rodzaj zużycia klocków, bo nierównomierne dociskanie tarczy do klocków może wiązać się zarówno z warunkami montażu, jak i z pracą zacisków.
Kontrola układu hamulcowego współpracującego z tarczą	Weryfikuje się m.in. stan zacisków i ich prowadnic oraz to, czy zacisk ma możliwość prawidłowego ruchu, a także czystość i przygotowanie powierzchni osadzenia tarczy na piaście.
Wyważenie kół i stan kół	Uzupełniająco sprawdza się wyważenie oraz stan koło–opona (np. czy nie powodują drgań niezwiązanych bezpośrednio z samym układem hamulcowym).

• Przed pomiarami zwykle wykonuje się kontrolę wizualną: jeśli tarcza ma uszkodzenia mechaniczne, dobór dalszych testów powinien uwzględniać stan elementów.
• Bicie po montażu ocenia się w możliwie zbliżonych warunkach do eksploatacyjnych, bo błędy przygotowania powierzchni przylegania (brud/korozja) i niewłaściwy moment dokręcania mogą ujawniać problemy po wymianie.
• Jeśli podejrzenie dotyczy pulsowania pedału, sprawdza się różnice grubości tarczy (DTV) i ich potencjalny związek z odczuwanymi objawami.
• Przy interpretacji wyników zestawia się objawy z tym, co widać na tarczy i jak pracuje zacisk: nierównomierne zużycie klocków i problemy z ruchem zacisku mogą współwystępować z objawami bicia.

W razie wątpliwości, szczególnie przy problemach z układem hamulcowym i drganiach, ocenę powinien wykonać doświadczony mechanik z dostępem do narzędzi diagnostycznych i dokumentacji serwisowej producenta.
